1 概述

TBP大容量組合式過電壓保護器主要用于發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。

2 結構特點

大容量組合式過電壓保護器的電氣原理如圖（1）所示，圖中FR為氧化鋅非線性電阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線。

本產品技術特點如下：

(1)通流容量大

采用性能優異的高能氧化鋅電阻，通流容量大，使用范圍廣，可以使用在對保護器性能要求更高的場合。更適用于電力系統中易產生較長持續時間的過電壓、而被保護設備的絕緣又相對薄弱的場所中。

(2)過電壓保護值穩定

在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。

(3)使用壽命長

用氧化鋅非線性電阻和放電間隙結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。

(4)相間過電壓得到有效遏制

采用四星型接法，對相間和相對地的過電壓均能起到可靠的限制作用?？蓪⑾嚅g過電壓大大降低，保護的可靠性大為提高。

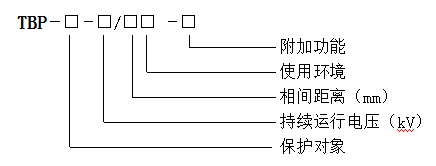

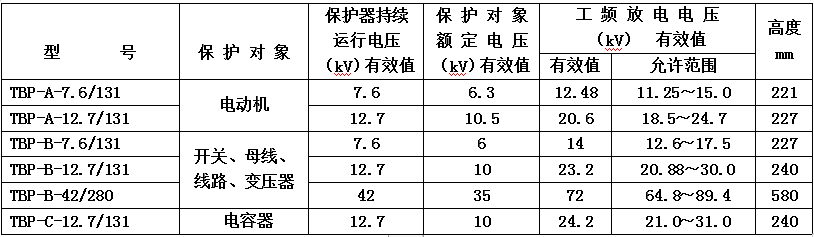

3 型號說明
